矿用振动筛选机

简介：矿用振动筛选机采用激振器偏心块作为动力源，在筛选过程中有足够的弹跳力，能够有效避免物料卡槽，使筛选透网率更高

　产品详细

矿用振动筛选机的产品简介

矿用振动筛选机采用激振器偏心块作为动力源，在筛选过程中有足够的弹跳力，能够有效避免物料卡槽，使筛选透网率更高。根据用途有轻型和重型之分，筛面有单层和多层结构形式，主要针对硬度较高、大块状物料的干式分级筛选，比如煤碳、碎石、鹅卵石等有较强耐冲击力的物料。它主要是引进德国技术制造的高效筛选机，振幅强弱可调节，具有筛选距离长，多层筛选，筛选效率高等优点。广泛应用于电力、矿山、洗煤厂、建材等行业。

矿用振动筛选机的工作原理

矿用振动筛选机的筛箱运动轨迹为圆形或椭圆形，它主要是采用惯性激振器产生振动，电动机经三角带使激振器偏心块产生高速旋转，从而产生很大的离心力，促使筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

矿用振动筛选机的产品特点

1、结构简单合理，运转平稳可靠，设备维修方便，使用周期及整机使用寿命长。

2、可以任意变化筛面的倾角，从而改变物料沿筛面的运动速度，从而提高筛机的处理量。

3、采用侧振式偏心块作为激振力，振动强度高、生产能力大、筛选效率高。激振力可随机调控，便于模块化设计和使用。

4、采用轮胎联轴器，柔性联接，运转平稳，振动噪音小、坚固耐用、维修方便、使用安全。

5、运行中卡在筛孔中的物料可以自动跳出，防止筛孔堵塞。

6、筛箱采用高强度螺栓联结，无焊接。

7、材质采用高强度锰钢制作，对于硬度较高、大块状物料有较强的耐冲击力。

矿用筛选机单轴式的技术参数

型号	筛网				给料粒度 (mm)	生产能力 (t/h)	振动频率 (l/min)	双振幅 (mm)	电动机		安装形式	总重 (kg)
型号	层数	面积（㎡）	筛孔尺寸 (mm)	筛网结构	给料粒度 (mm)	生产能力 (t/h)	振动频率 (l/min)	双振幅 (mm)	型号	功率(kw)	安装形式	总重 (kg)
DD918	1	1.6	1-25	钢丝编织	≤60	10-30	1000	5-6	Y100L-4	2.2	吊式	440
2DD918	2	1.6	1-25	钢丝编织	≤60	10-30	1000	5-6	Y100L-4	2.2	吊式	600
DDM1235	1	4	500-100	钢丝编织	≤400	150-210	920	6	Y132S-4B3	5.5	吊式	2112
DDM1556	1	8	25-50	冲孔	≤400	400	920	6-8	Y160M-4B3	11	吊式	3376
2DDM1556	2	8	上25-100 下6-25	上冲下编	≤400	上90-450 下30-90	1000	6	Y180M-4	18.5	吊式	5096
DDM1740	1	7	50-100	冲孔	≤400	240-360	920	5-7	Y132M-4B3	7.5	吊式	3092
DDM1756	1	9.5	25-50	冲孔	≤400	270-540	920	5-7	Y160T-4B3	15	吊式	3995
DDM2056	1	11	25-125	冲孔	≤400	300-1100	920	6-8	180M-4B3	18.5	吊式	4599
2DDM2056	2	11	上25-100 下6-25	冲孔	≤400	120-600 40-120	1000	6-8	Y180M-4	18.5	吊式	5650
ZD918	1	1.6	1-25	编织	≤60	10-30	1000	6	Y100L-4	2.2	吊式	553
2ZD918	2	1.6	1-25	编织	≤50	10-30	1000	6	Y100L-4	2.2	座式	702
ZD1224	1	2.9	6-40	编织	≤100	70-210	1000	0-7	Y112M-4	4	座式	1130
2ZD1224	2	2.9	6-40	编织	≤100	70-210	850	0-7	Y112M-4	4	座式	1545
ZD1224J	1	2.9	上11×42 下26×35	橡胶	≤100	70-210	850	3.5	Y112M-4	4	座式	1086
2ZD124J	2	2.9	上13×42 下48×58	橡胶	≤100	70-210	800	3.5	Y112M-4	4	座式	1637
ZDM1235	1	4	50-100	冲孔	≤400	150-210	920	7	Y132-4B3	5.5	座式	2235
ZD1530	1	4.5	6-50	钢丝编织	≤100	90-270	920	6-7	Y132S-4	5.5	座式	1650
2ZD150	2	4.5	6-50	钢丝编织	≤100	90-270	850	6-7	Y132S-4	5.5	座式	2260
ZD153J	1	4.5	11×42	橡胶	≤150	90-270	850	7	132-4	5.5	座式	2260
2ZD1530J	2	4.5	上13×42 下48×58	橡胶	≤100	90-270	850	7	Y132S-4	5.5	座式	2653
ZD1540	1	6	650	钢丝编织	≤100	90-270	850	7	Y132M-4	7.5	座式	2070
2ZD1540	2	6	6-50	钢丝编织	≤100	90-270	850	7	Y132M-4	7.5	座式	2850
ZDM1556	1	8	25-50	冲孔	≤400	225-450	920	6-8	Y160m-4	11	座式	3611
2ZDM1556	2	8	上25-50 下6-25	冲孔	≤400	30-300	1000	6-8	Y180m-4B3	18.5	座式	5347
ZDM1740	1	7	50-100	冲孔	≤400	270-400	920	5-7	Y132M-4B3	7.5	座式	3224
ZDM1756	1	9.5	25-50	冲孔	≤400	270-540	920	5-7	Y160L-4B3	15	座式	4027
ZD1836	1	9.5	6-50	编织	≤150	100-300	850	7	Y160M-4	11	座式	160
ZDM2056	1	11	13-125	编织	≤400	100-1000	920	6-8	Y180M-4	18.5	座式	5991
2ZDM2056	2	11	上25-100 下6-25	上冲下编	≤400	120-600	1000	6-8	Y180M-4B3	18.5	座式	5891
2ZDM2056G	2	11	上25-100 下0.75	上编下条	≤400	200-400	800	6.7	Y180M-4B3	18.5	座式	9864
ZD2160	1	12.	10-5	橡胶	≤150	100-300	900	8	Y180L-4	22	座式	6529
ZD1836J	1	6.5	上43×58 下87×104	橡胶	≤150	100-300	850	7	Y160M-4	11	座式	475

注：以上单轴式矿用振动筛选机型号尺寸为标准机型，如用户有特殊要求可量身定做。

矿用筛选机单轴式型号标识

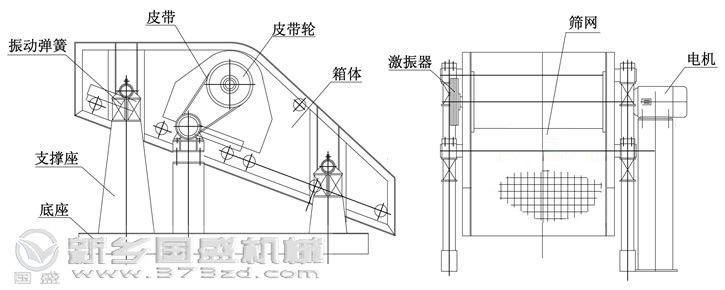

矿用振动筛选机单轴式结构图

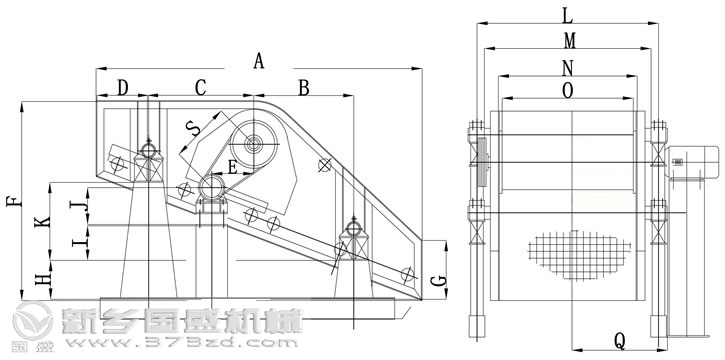

矿用振动筛选机单轴式尺寸对照表

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	Q	S
ZD1224	2400	750	750	350	320	1334	457	234	0	374	546	1656	1712	1456	1340	1011	567
ZD1530	3000	900	900	546	470	1556	479	206	52	374	655	2136	2012	1756	1640	1190	670
ZD1540	4000	1358	1312	663	530	2028	479	280	332	402	972	2156	2032	1756	1640	1191	761
ZD1836	3600	1200	120	476	530	1807	465	328	190	402	8735	2456	2332	2056	1940	1386	761
ZD2160	6000	1950	1950	900	788	3035	857	535	0	480	1955	3140	2852	2420	2240	1665	1344

矿用筛选机YK形式的技术参数

型号	筛网层数	筛网面积 (㎡)	筛孔尺寸 (mm)	较大进料尺寸 (mm)	处理能力 (m3/h)	振动频率 (r/min)	振幅 (mm)	电机功率 (kw)	筛面规格 (mm)	总重量 (kg)	外形尺寸 (长×宽×高) (mm)
2YK1224	2	6	4-50	400	8-60	800-970	8	5.5	1200×2500	3500	2930×1860×870
3YK1224	3	9	4-50	400	10-70	800-970	8	5.5	1200×2500	3850	3070×1860×1210
2YK1230	2	7.2	4-50	400	12-78	800-970	8	7.5	1200×3000	4200	3430×1860×870
3YK1230	3	10.8	4-50	400	13-80	800-970	8	7.5	1200×3700	4600	3570×1860×1210
2YK1237	2	8.88	4-50	400	15-86	800-970	8	7.5	1200×3700	4600	4050×1860×870
3YK1237	3	13.32	4-50	400	16-90	800-970	8	7.5	1500×3500	5200	4270×1860×1210
2YK1530	2	10.5	5-50	400	20-125	800-970	8	11	1500×3500	5890	4120×2210×1230
3YK1530	3	15.75	5-50	400	21-125	800-970	8	11	1500×3500	6700	4360×2210×1610
2YK1545	2	13.5	5-50	400	22-150	800-970	8	15	1500×4500	6330	5120×2210×1230
3YK1545	3	20.25	5-50	400	22-150	800-970	8	15	1500×4500	6800	5360×2210×1610
4YK1545	4	27	5-50	400	22-155	800-970	8	18.5	1500×4500	7800	5930×2210×2060
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	15	1500×4800	6980	5420×2210×1230
3YK1548	3	21.6	5-50	400	22.5-162	800-970	11	15	1500×4800	7700	5660×2210×1610
4YK1548	4	28.8	5-50	400	22.5-162	800-970	8	18.5	1500×4800	8700	6230×2210×2060
2YK1848	2	17.28	5-80	400	25-206	750	8	15	1800×4800	9080	5420×2550×1420
3YK1848	3	25.92	5-80	400	32-276	750	8	18.5	1800×4800	9600	5660×2550×1780
4YK1848	4	34.56	5-80	400	32-285	750	8	22	1800×4800	11100	6290×2550×2160
2YK1854	2	19.44	5-80	400	32-312	800-970	8	18.5	1800×5400	10150	5960×2550×1420
3YK1854	3	29.16	5-80	400	32-312	800-970	8	22	1800×5400	10840	6260×2550×1780
4YK1854	4	38.88	5-80	400	32-336	800-970	8	30	1800×5400	12840	6830×2550×2160
2YK2160	2	25.2	5-100	400	50-475	970	8	30	2100×2600	11780	6720×2840×1530
3YK2065	3	37.8	5-10	400	50-475	970	8	30	2100×2600	12800	7530×2840×1910
4YK2065	4	50.4	5-100	400	50-497	970	8	37	2100×2600	14800	7800×2840×2380
2YK2665	2	28.8	5-100	400	65-500	970	8	37	2400×6000	15600	7125×3340×1530
3YK2665	3	43.2	5-100	400	70-620	970	8	37	2400×6000	17600	7400×3340×1910
4YK2665	4	57.6	5-100	400	80-680	970	8	45	2400×6000	19600	7700×3340×2380
2YK2870	2	39.2	5-100	400	120-680	750	8	22×2	2800×7000	21200	7600×4320×1620
3YK2870	3	58.8	5-100	400	180-720	750	8	22×2	2800×7000	22400	7800×4320×2120
2YK3072	2	43.2	5-100	400	200-700	750	8	22×2	3000×7200	23600	7800×4520×1750
3YK3072	3	64.8	5-100	400	230-800	750	8	22×2	3000×7200	25500	8000×4520×2300

注：以上矿用振动筛选机圆形YK式型号尺寸为标准机型，如用户有特殊要求可量身定做。

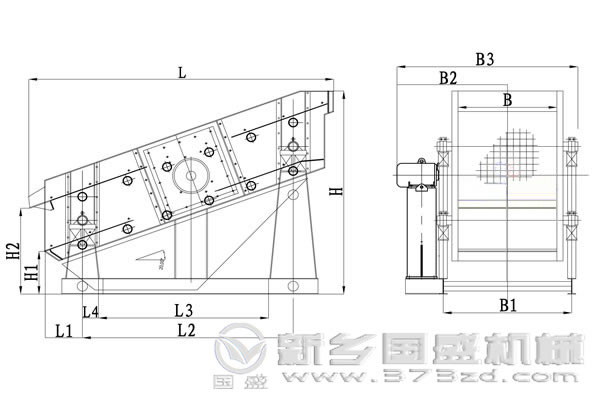

矿用振动筛选机YK型尺寸对照表

型号	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2
YK1224	2560	203	2359	349	1638	1200	1260	1489	3128	2632	430
YK1530	3051	360	2500	1800	335	1500	1560	1750	3665	2096	500
YK1836	3678	313	3100	1941	519	1800	1860	1662	3656	2646	654
YK2065	6761	1497	3898	300	350	2127	2203	2464	4335	4700	791
YK2560	6033	570	4900	3200	508	2500	2600	3127	4940	3700	1137
2YK1224	2560	203	2359	349	1638	1200	1260	1489	3128	2332	392	806
2YK1530	3051	360	2500	1800	335	1500	1560	1750	3665	2396	460	823
2YK1836	3678	313	3100	1941	519	1800	1860	1662	3656	3946	520	820
2YK2148	4689	311	4220	2500	500	2100	2160	2528	4745	4100	722	1617
2YK2665	6761	1497	3898	3200	349	2645	2721	2935	5614	4890	608	1844

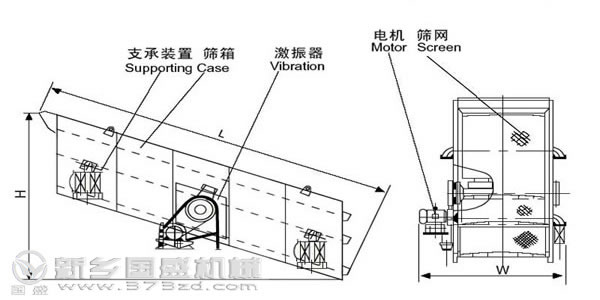

矿用振动筛选机YK结构图

矿用振动筛选机YA技术参数

型号	筛面面积（m²）	筛面倾角（°）	筛孔尺寸（mm）	筛网结构	给料粒度（mm）	处理能力（t/h）	振次（r.p.m）	双振幅（mm）	电机功率（kw）	参考重量（kg）
YA1236	4.3	20	6-50	编织	≤200	75-245	845	9.5	11	4880
2YA1236	4.3		6-50	编织	≤200	75-245	845	9.5	11	5210
YA1530	4.5		6-50	编织	≤200	80-255	845	9.5	11	4500
YA1536	5.4		6-50	编织	≤200	95-310	845	9.5	11	5110
2YA1536	5.4		6-50	编织	≤400	95-310	845	9.5	15	5585
YAH1536	5.4		30-150	冲孔	≤400	240-660	755	11	11	5600
2YAH1536	5.4		30-150 6-50	上冲孔下编织	≤400	240-660	755	11	15	5999
YA1542	6.5		6-50	编织	≤200	110-360	845	9.5	11	5200
2YA1542	6.5		6-50	编织	≤200	110-360	845	9.5	15	6010
YA1548	7.2		6-50	编织	≤200	125-410	845	9.5	15	5812
2YA1548	7.2		6-50	编织	≤200	125-410	845	9.5	15	6125
YAH1548	7.2		30-150	冲孔	≤400	320-780	755	11	15	6745
2YAH1548	7.2		30-150 6-50	上冲孔下编织	≤400	320-780	755	11	15	7380
YA1836	6.5		6-50	编织	≤200	115-370	845	9.5	11	5180
2YA1836	6.5		6-50	编织	≤200	115-370	845	9.5	15	5940
YAH1836	6.5		30-150	冲孔	≤400	290-800	755	11	11	5880
2YAH1836	6.5		30-150 6-50	上冲孔下编织	≤400	290-800	755	11	15	6300
YA1842	7.6		6-50	编织	≤200	135-430	845	9.5	15	5800
2YA1842	7.6		6-50	编织	≤200	135-430	845	9.5	15	6350
YAH1842	7.6		30-150	冲孔	≤400	340-900	755	11	15	6350
2YAH1842	7.6		30-150 6-50	上冲孔下编织	≤400	340-900	755	11	15	7000
YA1848	8.6		6-50	编织	≤200	150-490	845	9.5	15	6210
2YA1848	8.6		6-50	编织	≤200	150-490	845	9.5	15	6600
YAH1848	8.6		30-150	冲孔	≤400	385-1000	755	11	15	7100
2YAH1848	8.6		30-150 6-50	上冲孔下编织	≤400	385-1000	755	11	15	7700
YA2148	10		6-50	编织	≤210	175-570	748	9.5	18.5	9000
2YA2148	10		6-50	编织	≤210	175-570	748	9.5	22	10400
YAH2148	10		30-150	冲孔	≤400	445-1200	708	11	18.5	10350
2YAH2148	10		30-150 6-50	上冲孔下编织	≤400	445-1200	708	11	22	11100
YA2160	12.6		6-50	编织	≤200	220-700	748	9.5	18.5	9920
2YA2160	12.6		6-50	编织	≤200	220-700	748	9.5	22	11200
YAH2160	12.6		30-150	冲孔	≤400	560-1400	708	11	30	12390
2YAH2160	12.6		30-150 6-50	上冲孔下编织	≤400	560-1400	708	11	30	13850
YA2448	11.5		6-50	编织	≤200	200-650	748	9.5	18.5	9830
YAH2448	11.5		30-150	冲孔	≤400	500-1300	708	11	30	11820
2YAH2448	11.5		30-150 6-50	上冲孔下编织	≤400	500-1300	708	11	30	13000
YA2460	14.4		6-50	编织	≤200	250-810	748	9.5	30	12200
2YA2460	14.4		6-50	编织	≤200	250-810	748	9.5	30	13495
YAH2460	14.4		30-150	冲孔	≤400	640-1500	708	11	30	13000
2YAH2460	14.4		30-150 6-50	上冲孔下编织	≤400	640-1500	708	11	30	14400

注：以上矿用振动筛选机圆形YA式型号尺寸为标准机型，如用户有特殊要求可量身定做。

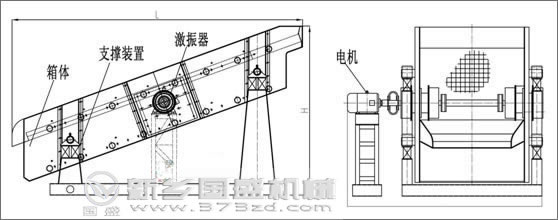

矿用振动筛选机YA结构图

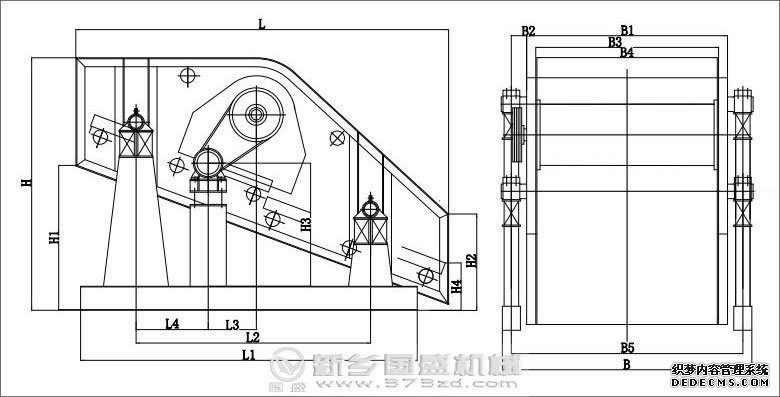

矿用振动筛选机YA尺寸对照图

型号	L	L1	L2	L3	L4	B	B1	B2	B3	B4	B5	B6	B7	H	H1	H2	H3	H4
YA1236	3557	560	2548	1211	542	1225	903	820	1700	1933	283	277	1676	2456	1077		823	1100
YA1536	3557	560	2564	1203	542	1530	1055	972	2005	2238	283	277	1981	2437	1064		530	1100
YA1836	3557	559	3138	1203	542	1835	1208	1125	2310	2543	283	277	2286	2437	1064		826	1100
YA1842	4131	563	3694	1480	660	1835	1208	1125	2310	2543	305	300	2286	2700	1145		845	1100
YA1848	4704	560	3410	1786	976	1835	1208	1125	2310	2543	305	300	2286	2943	1145		911	1100
YA2148	4745	660	3890	1686	708	2140	1434	1460	2615	2848	385	319	2591	3501	1500		1368	1400
YA2160	5916	825	3898	2067	1078	2140	1526	1446	2615	2848	520	379	2591	3849	1628		1278	1600
YA2460	5891	818	2548	2077	1078	2145	1678	1598	2920	3153	520	380	2896	3846	1628		1290	1600
2YA1236	3557	560	2548	1211	542	1225	903	820	1700	1933	283	277	1676	2419	1045	140	794	1100
2YA1536	3557	560	2564	1203	542	1530	1055	972	2005	2238	283	300	1981	2437	1064	126	560	1100
2YA1836	3557	559	2560	1203	542	1835	1208	1125	2310	2543	283	300	2286	2437	1064	125	826	1100
2YA1842	4131	563	3138	1480	660	1835	1208	1125	2310	2543	305	300	2286	2700	1145	138	845	1100
2YA1848	4704	560	3694	1786	976	1835	1208	1125	2310	2543	305	300	2286	2943	1145	120	911	1100
2YA2148	4745	660	3410	1686	708	2140	1434	1460	2615	2848	385	339	2591	3501	1520	422	1368	1400
2YA2160	5916	825	3890	2067	1078	2140	1526	1446	2615	2848	520	380	2591	3849	1628	255	1278	1600
2YA2460	5891	818	3898	2077	1078	2145	1678	1598	2920	3153	520	380	2896	3846	1628	255	1290	1600

矿用振动筛选机的选购需知
1、筛网结构有编织网闯、冲孔筛板。如果选用铁签式筛板可按要求生产厂家设计。

2、在选用时如有改变筛面倾角的要求，可另行设计。给料箱为选择件，用户如有需要，可供给料箱。

3、筛机可分为单层和多层，并有轻型和重型之分，适用不同物料粒度级别的筛选。选用时请确定电压制式及有无防爆要求。

4、电动机可安装在左侧或右侧，无特殊要求就按安装图纸安装、供贷。

5、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时，应按要求设计。

6、该设备的安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时请务必慎重考虑。

矿用振动筛选机的安全操作规程

一、启动前检查

检查所有螺栓是否紧固，各个轴承润滑情况是否良好，筛网的磨损是否严重，防护装置是否完好，转动部位是否灵活可靠等等具体细节，检查完毕方可空载试运行。

二、启动后检查

按下启动按钮，注意矿用振动筛选机的振动情况，聆听机体的运转声音，如有异常，立即停机查看。还要时刻留意出料情况，如有堵塞，要及时疏通。空载运行时有异常振动时，检查并紧固地脚螺栓。有异常杂音时，要停机并清理筛内残余物料或维修传动部位和机体的间隙。如果设备部运转，要检查电机与机体的连接部位。时刻注意传动部位的轴承，运转的温升为35度，环境温度为25度，如果轴承温度高于70度或环境温度高于25度时，要停车检修，并做好检修记录。矿用振动筛选机停机时，要把筛面上的物料筛选完毕再关机，并把设备内外的杂物清理干净。

三、安全和环境事项

为保障安全，设备运转时严谨进行调整、清理和修理工作。该设备的环境噪声如果达到50分贝以上时，必须佩带防护耳罩或耳塞。设备的环境呼吸粉尘浓度大于3.5毫克/立方米以上时，必须佩带防尘口罩。每次停机时要求对设备进行全面的清理和擦拭。
